醫用直線加速器

直線加速器的雛形概念最早是由英國科學家G.Ising在1924年提出，1924年他在一篇名為《產生高壓極隧射線方法原理》的文章中提出了一個直線加速器的設計圖樣。根據G.Ising的文章，直線加速器由一個直的真空管道和一系列的帶孔的金屬漂移管組成。粒子的加速是通過相鄰的漂移管之間的脈沖電場完成的，電場和粒子的同步是由電壓源和相應的漂移管之間的傳輸線長度的時間延遲來實現。同時他在文章中寫道：“現在來深入討論實現這一想法的細節問題和可能遇到的困難為時尚早，我希望不久能做一個實驗。”這個建議在當時由于電磁技術的水平所限制的確難以實現。但是這個概念相當重要，對直線加速器的發展產生了里程碑式的影響。到了 1928年，直線加速器的概念正式被德國科學家RolfWideroe提出，他完成了世界上第一臺直線加速器。R.Wideroe在《產生高電壓的新原理》一文中描述了這臺加速器的原理，同G.Ising的理念不同，加速器的漂移管是交替的接高頻電源和接地。移管的長度隨著粒子速度的增加而變長，保證粒子每次可以在正確的時間到達間隙從而被加速。在該加速器中，束流首先形成束團，然后進行高效率的加速。束流在加速時間內處于加速間隙感受加速電場，當電場反向的時候，束團處于漂移管中，這時漂移管屏蔽了減速電場，從而使整個過程是一個加速過程.

1928年E.維德羅提出加速原理。早期利用頻率不太高的交變電場加速帶電粒子，1946年后利用射頻微波來加速帶電粒子。在柱形金屬空管（波導）內輸入微波，可激勵各種模式的電磁波，其中一種模式沿軸線方向的電場有較大分量，可用來加速帶電粒子。為了使沿軸線運行的帶電粒子始終處于加速狀態，要求電磁波在波導中的相速降低到與被加速粒子運動同步，這可以通過在波導中按一定間隔安置帶圓孔的膜片或漂移管來實現。電子的質量很小，僅幾兆電子伏。

中國科學院高能物理研究所35MeV質子直線加速器的加速腔的能量時，電子的速度已接近光速，帶圓孔的膜片裝置適用于加速電子；質子或離子的質量較大，其速度較低，常采用帶漂移管的裝置。1966年建成的美國斯坦福電子直線加速器管長3050米，電子能量高達22吉電子伏，脈沖電子流強約80毫安，平均流強為48微安。

醫用加速器是生物醫學上的一種用來對腫瘤進行放射治療的粒子加速器裝置。帶電粒子加速器是用人工方法借助不同形態的電場，將各種不同種類的帶電粒子加速到更高能量的電磁裝置，常稱“粒子加速器”，簡稱為“加速器”。 要使帶電粒子獲得能量，就必須有加速電場。依據加速粒子種類的不同，加速電場形態的不同，粒子加速過程所遵循的軌道不同被分為各種類型加速器。目前國際上，在放射治療中使用最多的是電子直線加速器。

電子直線加速器

直線加速器原理介紹

http://v.qq.com/page/s/k/6/s01524xsmk6.html

電子直線加速器是利用具有一定能量的高能電子與大功率微波的微波電場相互作用，能量電子直接引出，可作電子線治療。電子打擊重金屬靶，產生韌致輻射，發射X射線，作X線治療。

根據電子與微波電場的作用方式不同，電子直線加速器分為行波加速器和駐波加速器。

一個最簡單的電子直線加速器至少要包括，一個加速場所（加速管），一個大功率微波源和波導系統，控制系統，射線均整和防護系統。當然市場上作為商品的設備要遠比這些復雜，但這些基本部件都是必不可少的。 醫用加速器的分類

分類情況

醫用加速器按照能量區分可以分為低能機、中能機和高能機。

按照X能量的檔位加速器分為單光子、雙光子和多光子。

低中高能機的區分主要在于給出的電子線的能量。

醫用加速器用于放療的適應癥

1、當其用于常規放療時其適應癥為：

醫用加速器適應癥廣泛，可用于頭頸、胸腔、腹腔、盆腔、四肢等部位的原發或繼發腫瘤，以及手術后殘留的術后或手術前的術前治療等。

西門子直線加速器

它所產生的高能X線具有照射深度強，射線集中等優點為，不僅能有效殺死癌細胞，而且能保護正常組織少受損傷，是治療深部腫瘤的理想設備。它優于國產加速器，可以產生六檔電子線，為腫瘤治療提供了更好的方法。

高能X線具有皮膚損傷小，照射量高，保證正常組織效果好的特點，主要用于治療深部腫瘤，高能電子束，能量可變，可根據不同的腫瘤深度進行調節選擇，可用于惡性腫瘤和偏心性腫瘤的治療，術中放療也多用于高能電子束。

惡性腫瘤患者的治療提倡的是綜合治療，放射治療是不可缺少的手段，約有70%的患者需行放射治療，醫用直線加速器是現今國際上先進的放療設備。

瓦里安直線加速器

該加速器融合了現代醫學影像技術、立體定位技術、計算機、核醫學、放射物理、自動化智能控制等多種現代高新科技，可實現對全身腫瘤的常規放射治療、三維立體定向精確放療、立體定向放射外科治療(俗稱X-刀治療)、適形調強放射治療(諾力刀治療)等。該直線加速器能最大限度殺死腫瘤，保護人體正常組織提供更加準確、高效、安全的技術保障。

1具有雙光子、多檔能量的電子線，保證各種不同深度的腫瘤治療劑量組要。腫瘤隱藏的再深，他也能像海底撈針一樣抓住它2。具有多葉準直系統，能完成精確放療計劃?？蓮娜S方向上隨著腫瘤的不同形狀變化，產生與腫瘤形狀近似的照射體積，使治療更精確。3。具有三維調強治療計劃系統，調強放射治療是當今世界上最先進的放療技術，具有靶向的高劑量三維適形放射、周圍器官受量少等優點，能有效控制腫瘤的局部控制率，減少正常組織的損傷癥，改善患者放療后的生存質量。4。該技術具有：安全，不用麻醉，不用開刀，無創無痛苦，方便快捷，高效，副作用少，治療后恢復快。

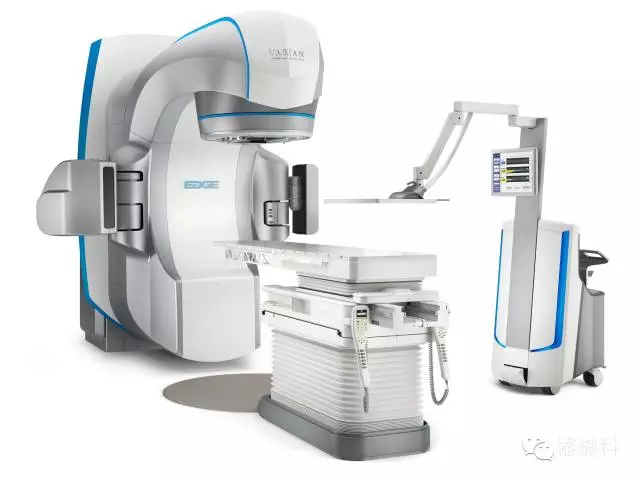

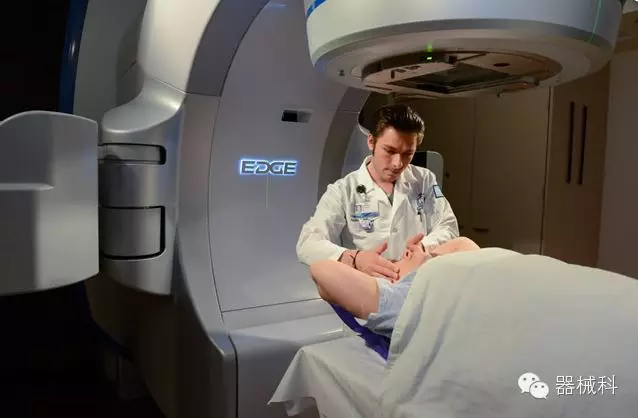

瓦里安最新EDGE加速器

在第27屆國際醫療儀器設備展覽會（ChinaMed）上，瓦里安醫療系統發布了一系列創新醫療技術，尤其是首次在中國亮相的全新Edge€€放射外科治療系統，它開辟了快速準確腫瘤無創外科治療的新疆界。

瓦里安醫療事務全球副總裁兼首席醫療官Dee Khuntia博士表示：“Edge放射外科治療系統為臨床醫師在傳統的手術治療之外提供了無創外科方案。它可以準確地鎖定腫瘤以及其它病變組織，無創并且無需住院治療。腫瘤醫生可以使用Edge系統準確地治療大腦、脊椎、肺及其他傳統外科難以治療的部位的腫瘤?！?

“我們很榮幸面向中國市場推出Edge放射外科治療系統，相信它快速準確的先進治療技術能提升臨床治療能力及治療效率，從而滿足中國患者及臨床醫生在腫瘤治療方面日趨增長的需求”，瓦里安全球副總裁兼大中華區總裁張曉博士表示?！巴呃锇驳谋本┕S為該系統提供了優質的調制解調器組件，我們也為中國在其中發揮的重要作用而深感自豪，我們的北京工廠剛剛慶祝了3000臺調制解調器組件的成功下線?！?

作為一種無創解決方案，放射外科在過去十年間被美國越來越多地用于癌癥及其他疾病的治療。隨著更多關于治療研究結果的公布，預期放射外科的應用將繼續增長。[1]放射外科治療技術使用先進的軟硬件系統通過高劑量輻射消融腫瘤或其它病變，同時大幅度減少對周圍健康組織的影響。Edge系統可以在僅僅幾分鐘的時間內完成復雜的放射外科治療，治療速度與前幾代技術相比大幅度縮短。

Edge系統首次于2012年在美國推出，并于2014年獲中國國家食品藥品監督管理總局批準。截至2015年3月，Edge系統已在美國、英國、葡萄牙、意大利和瑞士的多家腫瘤治療中心安裝并投入使用。據用戶報告，全球現已有1000多名患者使用了Edge技術對肺、大腦、胃腸道、泌尿生殖系統以及其他類型的癌癥進行了治療。

位于美國密歇根州底特律市的Henry Ford Health System（亨利福特醫療集團）的臨床醫師在美國率先使用了Edge放射外科治療系統。他們已在美國醫學物理學家協會（American Association of Physicists in Medicine）和美國放射腫瘤學會（American Society for Radiation Oncology）的學術會議上報告了其臨床研究結果。

Henry Ford立體放射外科治療計劃部主任Salim Siddiqui博士介紹：“去年，我們報告了Edge放射外科治療系統能為準確到亞毫米的腫瘤目標提供照射。[2]與其他基于機器人或框架的放射外科治療系統相比，Edge更方便、更強大、功能更多，效率也更高。它可以同時鎖定并治療多處腫瘤，并且可以治療身體的所有部位。憑借每分鐘提供2400MU的劑量，它最快可以用其他系統所需時間的四分之一完成治療，為患者帶來了巨大好處?！?

Henry Ford立體放射外科首席物理師Ning Wen博士補充說：“Edge提供多種影像模式用于整個治療過程中患者的定位和追蹤，包括按需定制X射線成像和4D錐形束CT，顯著提高了無框立體治療的準確度和效率，增強了醫生的信心。Edge為我們提供了多種不同的腫瘤定位方案。

瓦里安簡介

總部位于美國加利福尼亞州帕洛阿爾托的瓦里安醫療系統公司，是提供癌癥及其他疾病放射治療、放射外科及近距離放射治療設備及相關軟件全球領先的生產商。瓦里安為癌癥治療機構、放射治療中心以及醫學腫瘤學治療機構提供信息管理軟件。瓦里安也提供用于醫學、科學研究和工業領域的X射線球管、數字平板探測器，以及用于貨物檢驗及無損檢測的高能X射線設備。瓦里安在北美、歐洲和中國均設有生產基地，在全球設有70個銷售和支持辦公室，全球員工約6,800名。瓦里安醫療系統中國地區總部及工廠位于北京，設施包含腫瘤設備生產測試車間、用于培訓放療醫學專業人士的培訓中心、客戶服務中心、以及X射線產品裝配及服務中心

我們介紹一款瓦里安的直線加速器的安裝過程

瓦里安直線加速器 IX trilogy 安裝過程（看看幾千萬的設備是如何在48小時安裝好的）

醫科達直線加速器

ELECTA-Precise三光子醫用直線加速器是目前世界一流的放療設備。它可以產生高、中、低三擋高能X射線和七種不同能量的電子線，可根據腫瘤的不同部位，靈活選擇射線能量。除了完成常規的X 線和電子線照射外，還可進行腫瘤的適形放療及適形調強放療。可適用于治療全身各種深部腫瘤和淺表腫瘤。對某些良性疾病也有一定療效。

磁共振引導直線加速器

磁共振引導放射治療時代到來！惡性腫瘤患者終將享受到歷史上最為精確、副反應最小的放射治療：磁共振實時影像引導下的精確放射治療。

醫科達與其眾多臨床合作伙伴一起，十年潛心研究，已將高場超導核磁共振和先進直線加速器完美融合。治療過程中，磁共振將進行實時成像，清晰地顯示軟組織，實時引導腫瘤治療。腫瘤及周圍正常組織的位置和運動變化都在醫生掌握之中，射線照射更精準，病人生存率大幅提升。

實時磁共振影像引導下，由于腫瘤目標清晰確定，射線照射范圍比傳統放療顯著減小，正常組織受到更少的劑量損害，加上磁共振影像引導圖像分辨率高，無輻射，放療副反應大大降低。生存率提高的同時，病人生活質量也得到有效提升，這正是醫科達關愛癌癥患者矢志不渝的目標。

醫科達最新的磁共振加速器視頻介紹

關于醫科達

醫科達公司成立于1972年，總部位于瑞典首都斯德哥爾摩，是由瑞典Karolinska 學院Lars Leksell教授創辦的一家的醫療公司。醫科達以“關愛生命”為使命，以客戶最大的滿意度為目標，通過不斷開拓新技術和提供全面的、有效的臨床解決方案，為癌癥和腦功能病變的患者提供世界最先進的設備與最優質的服務。醫科達現已發展成為全球醫學放射治療和神經外科領域的領先者和令人尊重的合作伙伴，其產品涉及神經科學、放射腫瘤外照射及內照射、放射治療計劃、放射治療網絡和客戶服務。每年，全球有100萬的患者在借助醫科達的各種產品接受放療。近年來，醫科達不斷有序地推出最具有開創性的技術，努力加強與客戶的合作，不僅大力提高了現有客戶的忠誠度，而且不斷吸引著世界最著名的腫瘤中心成為醫科達新的用戶和合作伙伴。

醫科達在中國發展已經有30年，現已成為中國放療市場最大的、最知名的產品供應商。 醫科達 作為一名負責任的企業公民，在飛速發展的今天，通過大力加強與各方的合作從而增強對社會的回饋。比如，資助中國政府的醫學培訓項目、與國外知名腫瘤中心建立伙伴關系、為中國客戶接受高端培訓起到橋梁的作用、定期與專業協會合作開展學術研討會以及致力于醫療質量的提高與新技術的傳播。醫科達不斷增進與國內外知名大學的合作，比如清華大學、北京大學、武漢大學、天津大學、加拿大的多倫多大學、美國的約翰霍普金斯大學 和托馬斯杰佛遜大學， 協助培養高水平的中國放療人才。此外，醫科達投入巨資完善售后服務系統，實現實時監測安裝、測試和維護，從而最有效地為客戶對產品的使用保駕護航。
