在腦腫瘤、癲癇、精神分裂癥等復雜的疾病中，醫生通常需要借助觀察患者腦部活動來診斷病情。近年來，腦磁圖（MEG）已成為一種檢測腦部活動的新型技術，能將神經網絡繪制成圖，并且對人體無創傷。

#什么是腦磁圖#

人的顱腦周圍也存在著磁場，這種磁場稱為腦磁場。但這種磁場強度很微弱，要用特殊的設備才能測知并記錄下來．需建立一個嚴密的電磁場屏蔽室，在這個屏蔽室中，將受檢者的頭部置于特別敏感的超冷電磁測定器中，通過特殊的儀器可測出顱腦的極微弱的腦磁波，再用記錄裝置把這種腦磁波記錄下來，形成圖形，這種圖形便稱作腦磁圖。

不過，來自英國諾丁漢大學彼得·曼斯菲爾德爵士成像中心的 Matthew Brookes 博士等人認為，MEG 仍然存在這諸多不足，近年來一直致力于改進 MEG 系統，最近這項研究有了突破性進展：

北京時間3月22日凌晨，頂尖學術期刊《自然》（Nature）在線發表了Brookes為通訊作者的最新成果：一個可穿戴腦掃描儀原型。

論文中提到，傳統的腦磁圖在冷卻這一環節中，其傳感器必須封裝在一個真空的液氮杜瓦瓶中，并且和頭皮保持距離。這導致MEG系統非常笨重，傳感器的位置也是固定在一個不能移動的通用頭盔中。一旦頭部相對于傳感器的位置稍有變動，得到的數據質量就會顯著下降，即使5毫米也動不得。

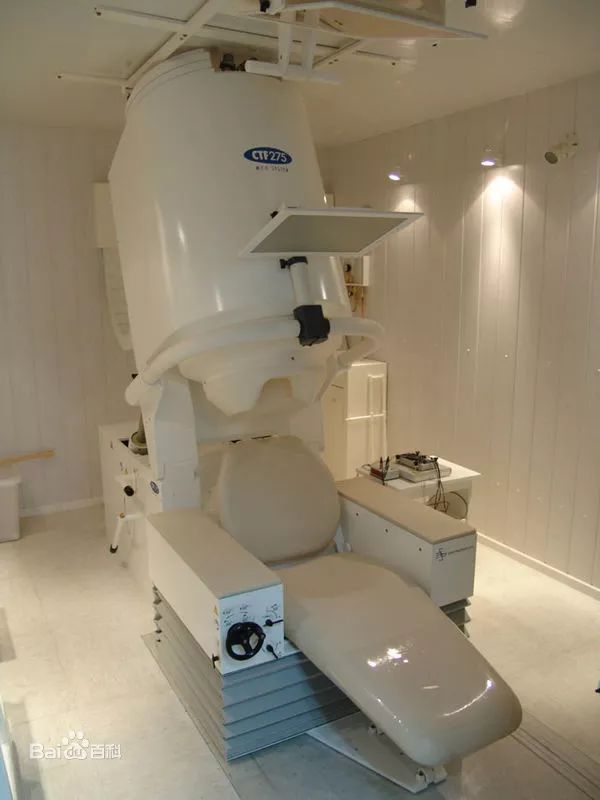

據了解，傳統的275通道腦磁圖設備，大約有900斤重，設備是固定、笨重的，被測試者相對于固定好的傳感器陣列必須保持靜止。

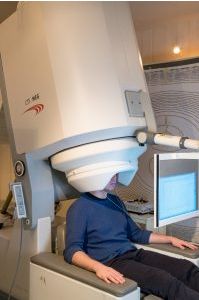

正在進行腦磁圖測試的病人

如圖中這般，腦袋上頂這么個“龐然大物”，還不能隨意移動，內心也是蠻奔潰的吧！

另外，在現實情況中，并不是所有的測試者頭部和傳感器的距離都是固定的，這也給測量帶來障礙。成人的這個距離一般是3厘米，但如果被測人員的頭比較小，比如嬰兒等群里，那這個距離就會增加，磁場就會相應減小，導致可獲得的信號變少。

因此，Brookes等人認為，MEG系統的這些特征使得該技術在包括嬰兒在內的很多群體中使用都受限，使用環境要求也是極高。

如何讓所有群體都適用，并且不受場合限制，這成為Brookes及其同事開發新系統原型的核心方向。

最終，研究團隊開發了一種被稱為OPM-MEG系統的頭盔。該頭盔由3D打印而成，重量?jī)H905克，不到2斤，并且能“私人訂制”，以此保證傳感器（在該原型設計中僅覆蓋了右感覺皮層）和每個測試者的頭皮表面直接接觸。被測試者戴上該頭盔后，依然可以自由地進行頭部活動。

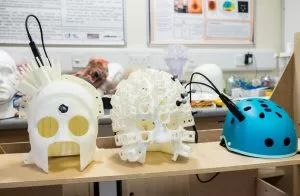

3D打印頭盔

論文提到，OPM-MEG系統的核心是光泵磁力儀（OPMs），這是一個依賴于堿金屬原子特性的磁場傳感器，靈敏度極高，可達±0.01 nT。每個傳感器有一個玻璃比色槽，里面含有87Rb（銣），加熱至150℃的時候會產生87Rb蒸汽。

盡管內部溫度會加熱升高，但傳感器仍舊可以安置在頭皮表面，因?yàn)樗鼈兊耐獠勘砻鏈囟冉咏w溫。

在第一次演示中，研究團隊對測試者右感覺皮層的電生理活動進行了測試。OPM-MEG實驗組中，測試者要進行12次試驗，6次盡量保持靜止，其余6次做一些自然的頭部運動，包括點頭、搖頭、伸頭和喝水，一臺相機會負責追蹤頭部運動。研究團隊同時還用傳統的MEG技術測試了一組靜態的對照實驗。

在OPM-MEG實驗組中，保持盡量靜止時的移動范圍在±1厘米之間，而頭部可以運動時，范圍會擴大到±10厘米。實驗最終顯示，即使在頭部大幅度運動的情況下，這套可穿戴系統依然可以收集到高保真數據。

研究人員認為，該新系統將首次使得嬰兒、兒童和有運動障礙的人群都可以直接測試其腦部活動。并且，測試者未來還可以穿戴該頭盔進行社交活動等，不會受到任何影響。
